Pontus -SBI bygger ny repeater på Gotland

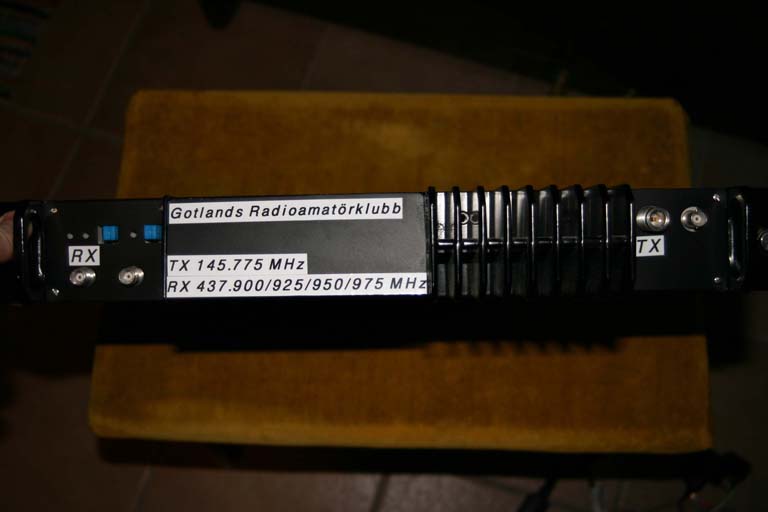

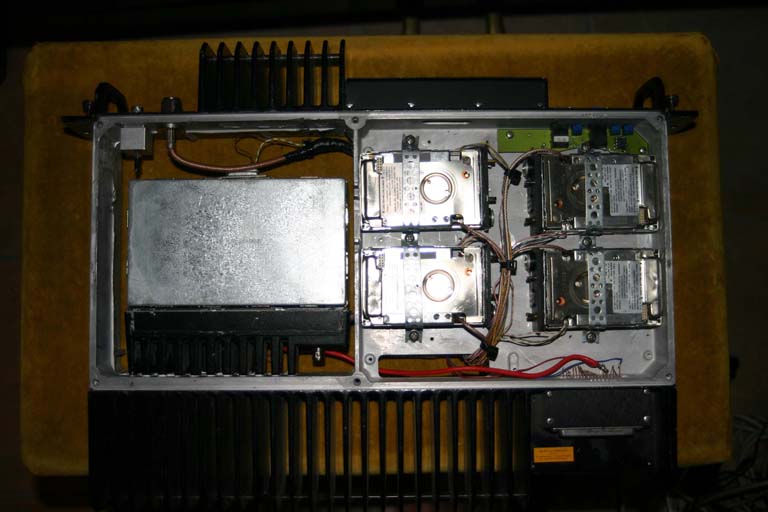

Här kommer lite bilder på den nya repeatern till SM1. Den består av 1 st Motorola MC-micro som sändare på 2 meter och 4 st Motorola HT-800 som länkmottagare på 70 cm.

Uteffekten är ca 50W på själva repeatern men tanken är att ett extern PA skall användas på ca 130W vid start av de nya repeatern.

Den är bestyckad med 4 st länkkanaler så det finns möjlighet att montera upp 4 st mottagare runt om på Ö'n. Men jag tänkte använda en av dessa som länk mot 70cm repeatern, som förövrigt kommer att byta till -2 MHz skift enligt rekommendationer från SSA. I och med detta kommer förhoppningsvis även alla störningar att försvinna från 70cm repeatern.

Som mottagare kommer 2 st Motorola MC-micro att användas en som 2 meters RX och en som 70 cm TX.

Repeaterlogiken är uppbyggd kring en PIC-processor (16F628) så det mesta är programvara, endast en LF-växel och en 1750 tonmottagare behövs förutom PIC'en. Jag är inte helt säker på att mottagarvalet kommer att ske helt korrekt vid driftsättning då det är mycket svårt att simulera detta utan riktig trafik. Men bättre en den gamla blir det iaf....*ler*. Men allt är ju som sagt programvara så det kommer att finputsas så att det fungerar optimalt till sommaren.

Övriga finesser som finns är tex att den kopplar ur en mottagare automatiskt om det skulle ligga en störning på den och sedan kopplar in den igen om störningen varit borta en viss tid.
Detta märks då man startar repeatern och det efter ID kommer en lång ton med den tonfrekvensen som representerar denna mottagare. Detta för att man ska veta att det är en mottagare urkopplad. Man kan även höra vilken mottagare man kommer in på då dessa piper med olika tonfekvens när man släpper knappen.

Vill ni veta mera så hör av Er!!!

//Pontus -SBI




Uppdaterad 2003-12-26
